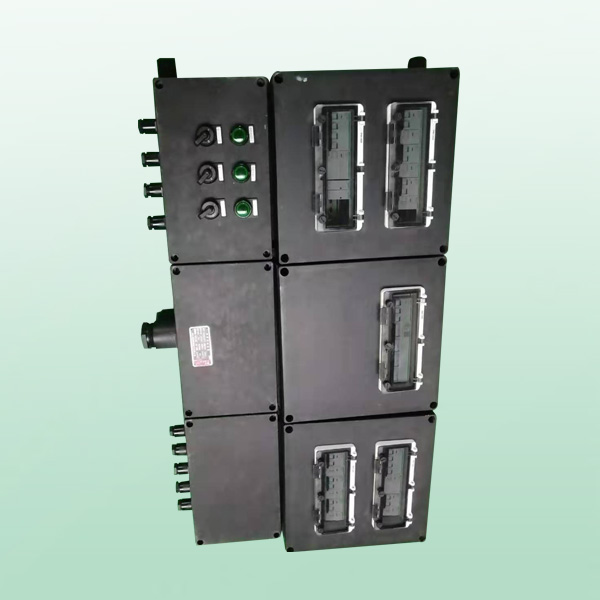

FXM系列防水防尘防腐配电箱（以下简称三防配电箱），用于单相50Hz、交流220V或380V的各类用电设备的电源分合及电流、电压显示。

工作条件

a.海拔不超过2000米；

b.周围空气温度不高于+40℃，不低于-20℃；

c.空气相对湿度不大于90%；

d.无显著摇动和剧烈冲击振动的户内或户外使用场所。

结构概述

本产品按其结构合理，外形美观，安装维修方便，是理想的控制装置。

3、产品特点

a.增安型外壳，内装普通元件；

b.防水防尘防腐配电箱外壳采用工程塑料压铸成型，具有外形美观、耐腐蚀、耐冲击等特点；

c.控制开关具有结构紧凑、可靠性好、体积小、通断能力强、寿命长等优点。多种规格和功能，供用户自由选择；

d.接合处装有丁氰橡胶密封圈，具有良好的防水、防尘性能；

e.按钮、开关、指示灯、电流表有多种组合型式，由用户自由选择，电流表量程由用户指定；

f.如有特殊要求可特制。

4、主要技术参数

使用类别额定电压（V）额定电流（A）防护等级AC-3、AC-4220/38010IP65壳体材质防腐等级进线口螺纹G〃电缆外径Φ，㎜工程塑料WF21或3/412~17.

5、安装及维护

1.安装时需将电缆穿过密封圈，并用垫圈及压紧螺母压紧，保证密封及电缆不得松动；

2.经常检查各紧固件不得松动，表面保持清洁；

3.非专业人员不得开盖；

4.安装及维修时必须先切断前级电源；

5.接地须良好可靠。
